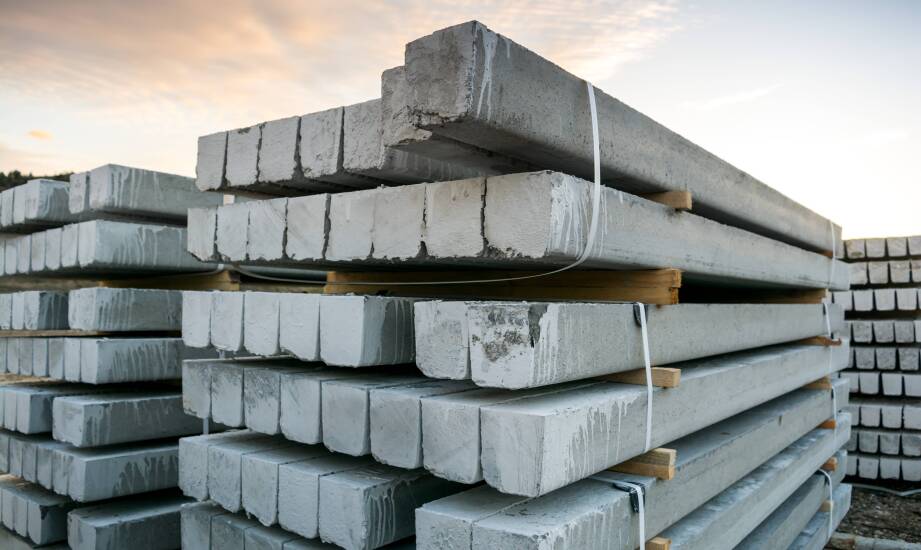

Jak czytać wyniki badań nośności i sztywności pali prefabrykowanych w inwestycjach kolejowych

Odbiór fundamentów w inwestycjach kolejowych wymaga absolutnej pewności co do stabilności realizowanej konstrukcji. Wyniki badań statycznych decydują o dopuszczeniu do dalszych robót i bezpośrednio wpływają na harmonogram prac generalnego wykonawcy. Negatywna ocena parametrów wstrzymuje wbijanie kolejnych elementów, co generuje przestoje ciężkiego sprzętu i nieprzewidziane koszty operacyjne. W przypadku fundamentów pod słupy trakcyjne zatwierdzenie pojedynczej podpory często warunkuje postęp na całym wielokilometrowym odcinku linii. Odczyt danych z platformy pomiarowej musi być niezwykle precyzyjny i wolny od błędów interpretacyjnych. Błędna ocena na tym etapie prowadzi do kosztownych poprawek podtorza. Stwarza również ogromne ryzyko awarii gotowej sieci podczas docelowej eksploatacji szlaku pociągów.

Przeczytaj również: Jakie drzwi drewniane wybrać do nowoczesnych wnętrz?

Co mierzy badanie nośności i sztywności pala

Badanie statyczne polega na stopniowym wywieraniu kontrolowanego nacisku na głowicę i jednoczesnym rejestrowaniu osiadań bardzo czułymi mikromierzami. Wyznaczona w ten sposób nośność graniczna pala określa maksymalną sumę sił na pobocznicy i podstawie. Sama wartość brzegowa nie daje jednak pełnego obrazu sytuacji bez dokładnej analizy przemieszczeń pod docelowym obciążeniem projektowym. Wytyczne normy PN-EN 1997-1 narzucają obowiązek skrupulatnego sprawdzania odkształceń oraz zjawiska pełzania w poszczególnych fazach próbnego nacisku. Potwierdza to faktyczne zachowanie wbijanego elementu w rzeczywistych warunkach pracy trudnego ośrodka gruntowego. Właściwie przeprowadzone próbne obciążenia pali weryfikują teoretyczne założenia konstruktora już na wczesnym etapie realizacji budowy. Pozwala to na szybką reakcję i zmianę planów w przypadku nieścisłości.

Przeczytaj również: Jak rozebrać ogrodzenie palisadowe?

Krzywa zależności obciążenia od osiadania doskonale obrazuje sztywność fundamentu w funkcji rosnącej siły wciskającej. Nachylenie jej początkowego, w pełni liniowego odcinka pokazuje tempo narastania twardych oporów na pobocznicy. Regularna i płynna forma krzywej świadczy o równomiernej współpracy betonu z otaczającym go podłożem. Nagłe załamania wykresu lub gwałtowne przemieszczenia pionowe sygnalizują natrafienie na warstwę wysoce ściśliwego podłoża organicznego. Mogą również wskazywać na nieodwracalne uszkodzenie mechaniczne trzonu podczas zbyt intensywnego kafarowania. W przypadku żelbetowych elementów prefabrykowanych o przekroju 30x30 centymetrów typowe osiadanie graniczne przyjmuje się na poziomie dziesięciu procent szerokości, czyli w bezpiecznych granicach 30 milimetrów.

Przeczytaj również: Ocena sprawności stanu połączeń, osprzętu i zabezpieczeń przeciwpożarowych oraz przeciwporażeniowych

Zapas bezpieczeństwa i optymalizacja projektu

Zgromadzone dane pomiarowe z placu budowy pozwalają precyzyjnie obliczyć zapas bezpieczeństwa dla konkretnej lokalizacji podpory trakcyjnej. Definiuje się go jako stosunek nośności charakterystycznej do wartości obliczeniowej z uwzględnieniem wymaganych współczynników częściowych według ścisłych wytycznych Eurokodu 7. W trudnych warunkach geotechnicznych wysoki margines pomiarowy potwierdza pełną stabilność konstrukcji poddawanej ciągłym obciążeniom dynamicznym od przejeżdżających składów. Jest to niezwykle istotny parametr przy posadawianiu ciężkich elementów infrastruktury na niestabilnych glinach spoistych oraz pyłach pod torami kolejowymi.

Pozytywny odczyt z czujników platformy charakteryzuje się osiadaniem całkowitym poniżej 10 milimetrów pod obciążeniem projektowym oraz zachowaniem idealnie liniowej sztywności wykresu. Graniczny wskaźnik pomiarowy wymaga najczęściej szybkiej modyfikacji dokumentacji wykonawczej ze strony inżynierów. Zmusza to biura projektowe do decyzji o wydłużeniu trzonów lub rygorystycznej zmianie technologii pogrążania. Spółka Centrum Pali dostarcza zaawansowane elementy konstrukcyjne, które spełniają surowe wymogi normy PN-EN 12794 i w pełni odpowiadają na specyfikacje IET-112 PKP PLK. Niejednoznaczna krzywa odkształceń z pełzaniem przekraczającym 0,05 milimetra na dziesięć minut pomiaru wymusza wykonanie dodatkowych sondowań statycznych CPT wzdłuż nasypu.

Kiedy wyniki pozwalają na akceptację fundamentu

Prawidłowa interpretacja krzywych osiadania daje inżynierom twardą podkładkę do formalnego zatwierdzenia prowadzonych robót palowych na danym odcinku. Podpora zostaje ostatecznie zaakceptowana tylko w sytuacji, gdy zarejestrowana sztywność i opór graniczny przewyższają bazowe założenia projektowe. Wymagane jest przy tym zachowanie ścisłego marginesu bezpieczeństwa. Gwarantuje to bezawaryjne przenoszenie potężnych obciążeń z infrastruktury trakcyjnej na znacznie głębsze warstwy nośne podłoża. Jakiekolwiek przekroczenie dopuszczalnych przemieszczeń bezwzględnie eliminuje badany element z dalszej eksploatacji w głównym układzie zasilania pociągów.

Wynik niejednoznaczny lub wyraźnie negatywny na wykresie osiadań zawsze rodzi konieczność powtórnej analizy lokalnych warunków gruntowo-wodnych. Inspektor nadzoru inwestorskiego musi niezwłocznie zlecić certyfikowane badania uzupełniające, aby definitywnie wykluczyć błędy w początkowym rozpoznaniu profilu geologicznego. Brak zdecydowanej reakcji ze strony wykonawcy na niepokojące odczyty aparatury stwarza bezpośrednie zagrożenie dla bezpieczeństwa całego szlaku kolejowego. Rzetelne wykorzystanie danych z terenowych platform obciążeniowych chroni inwestora przed katastrofą budowlaną i zapewnia docelową żywotność oddanej infrastruktury.
